中心传感单元采用高精度单晶硅压力传感器技术与封装工艺，单晶硅压力传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。受温度影响变化极小，最优可控制在±0.04%/10KPa。
同系列产品推荐：

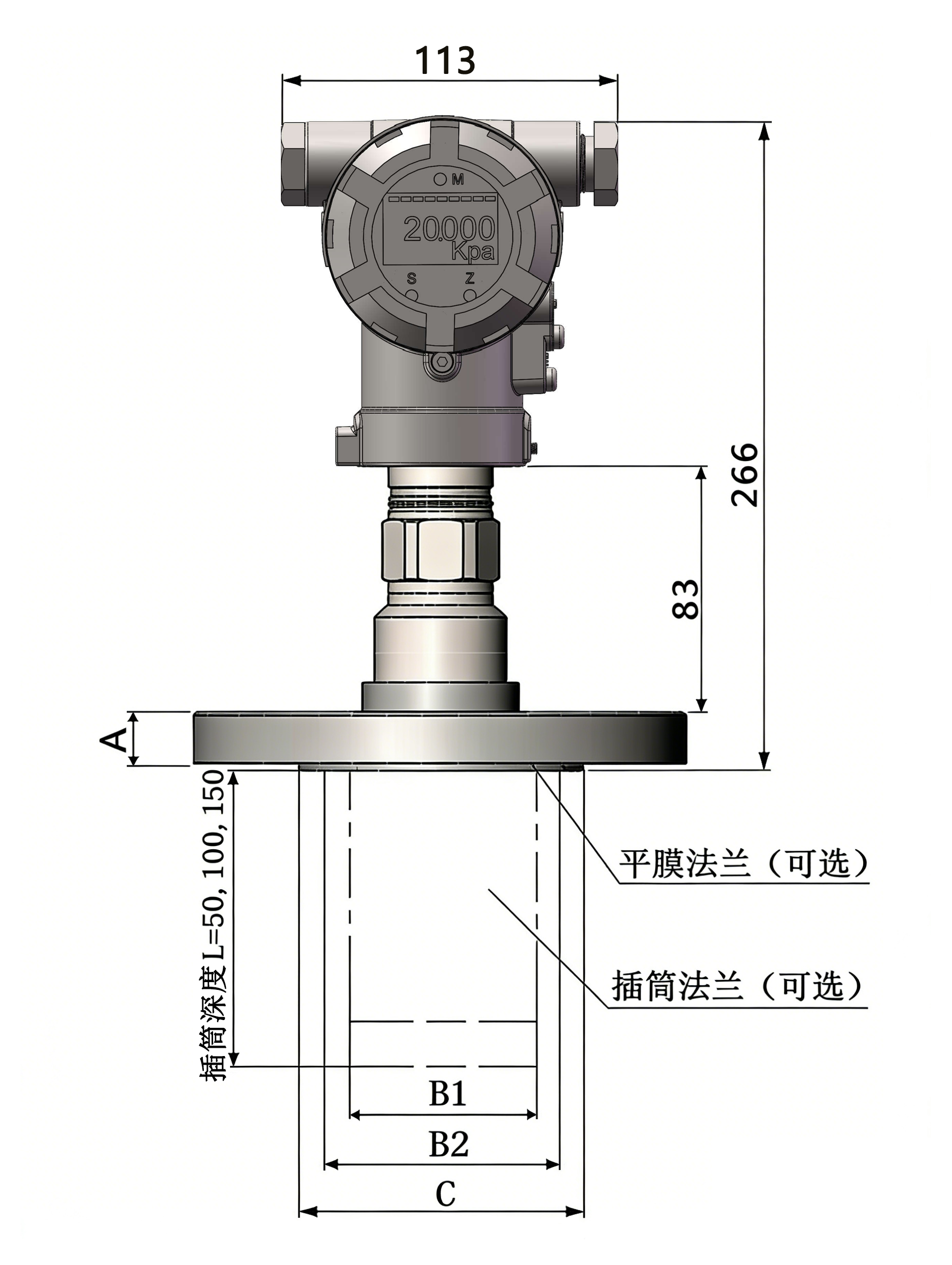

产品尺寸图
表压量程和精度
1 |
-6～6 |
0～3 |
±0.2%F.S |
±0.5%F.S |
2 |
-40～40 |
0～10 |
±0.075%F.S |
±0.2%F.S |
3 |
-100～100 |
0～40 |
±0.075%F.S |
±0.2%F.S |
4 |
-100～250 |
0～100 |
±0.075%F.S |
±0.2%F.S |
5 |
-100～1000 |
0～250 |
±0.075%F.S |
±0.2%F.S |
6 |
-100～4000 |
0～1000 |
±0.075%F.S |
±0.2%F.S |
7 |
-100～10000 |
0～4000 |
±0.075%F.S |
±0.2%F.S |
8 |
-100～20000 |
0～10000 |
±0.075%F.S |
±0.2%F.S |
9 |
-100～40000 |
0～20000 |
±0.075%F.S |
±0.2%F.S |
绝压量程和精度
1 |
0～100 |
0～40 |
±0.2%F.S |
±0.5%F.S |
2 |
0～250 |
0～100 |
±0.1%F.S |
±0.2%F.S |
3 |
0～700 |
0～250 |
±0.1%F.S |
±0.2%F.S |
4 |
0～1000 |
0～700 |
±0.1%F.S |
±0.2%F.S |
5 |
0～1600 |
0～1000 |
±0.1%F.S |
±0.2%F.S |
6 |
0～3000 |
0～16000 |
±0.1%F.S |
±0.2%F.S |
表压过载极限
过载极限 |
20KPa |
120KPa |
300KPa |
1MPa |
法兰额定压力，可能出现可修正的零点漂移。 |
||||
绝压过载极限
过载极限 |
300Kpa |
1000Kpa |
1500Kpa |
|||
法兰与最小量程关系对照表
平膜式 |
DN 50/2" |
10KPa |
DN 80/3" |
3KPa |
|
DN 100/4" |
3KPa |
|
插筒式 |
DN 50/2" |
10KPa |
DN 80/3" |
3KPa |
|
DN 100/4" |
3KPa |
法兰额定压力
PN系列： |
PN2.5～PN160 |
Class系列： |
Class150～Class2500 |
产品选型
型号 |
规格代码 |
参数说明 |
||
YC3351 |
B |
隔爆型，防爆等级 Ex db ⅡC T6 Gb |
||
D |
本安型，防爆等级 Ex ia Ⅱ CT6 Ga |
|||
N |
无防爆 |
|||
类型 |
LT |
智能平膜法兰压力变送器 |
||
CY |
智能插筒法兰压力变送器 |
|||
ALT |
智能平膜法兰绝压压力变送器 |
|||
ACY |
智能插筒法兰绝压压力变送器 |
|||
量程范围 |
|
压力变送器 |
绝压变送器 |
|
1 |
-6～6KPa |
0～100KPa A |
||
2 |
-40～40KPa |
0～250KPa A |
||
3 |
-100～100KPa |
0～700KPa A |
||
4 |
-100～250KPa |
0～1000KPa A |
||
5 |
-100～1000KPa |
0～1600KPa A |
||
6 |
-100～4000KPa |
0～3000KPa A |
||
7 |
-100～10000KPa |
|
||
8 |
-100～20000KPa |
|
||
9 |
-100～40000KPa |
|
||
输出信号 |
S1 |
4～20mA |
||
S2 |
4～20mA+Hart |
|||
S3 |
RS485 |
|||
精度 |
J1 |
±0.5% |
||
J2 |
±0.2% |
|||
J3 |
±0.1% |
|||
J4 |
±0.075% |
|||
显示 |
X1 |
LCD |
||
X2 |
OLED（耐低温-40℃ ) |
|||
电气连接 |
D1 |
M20*1.5(标准) |
||
D2 |
1/2NPT内螺纹 |
|||
D3 |
G1/2内螺纹 |
|||
法兰材质 |
22 |
304不锈钢 |
||
23 |
316L不锈钢 |
|||
24 |
特殊要求 |
|||
膜片材质 |
N1 |
316L不锈钢 |
||
N2 |
哈氏合金C |
|||
N3 |
蒙乃尔合金 |
|||
N4 |
钽 |
|||
N5 |
钛 |
|||
NX |
特殊要求 |
|||
膜片涂层 |
T1 |
无 |
||
T2 |
耐磨 |
|||
T3 |
镀金 |
|||
T4 |
喷涂四氟 |
|||
法兰规格 |
法兰尺寸 |
耐压等级 |
||
C1 |
DN50 |
R1 |
PN16 <HG/T20592-2009> |
|
C2 |
DN80 |
R2 |
PN25 <HG/T20592-2009> |
|
C3 |
DN100 |
R3 |
PN40 <HG/T20592-2009> |
|
C4 |
DN50/2" |
R4 |
Class150 <HG/T20615-2009> |
|
C5 |
DN80/3" |
R5 |
Class300 <HG/T20615-2009> |
|
C6 |
DN100/4" |
RX |
客户指定 |
|
CX |
客户指定 |
|||
远传装置 |
Y0 |
平法兰型 |
||
Y1 |
插筒法兰型 |
|||
YX |
特殊要求 |
|||
插筒长度 |
L10 |
0(平法兰) |
||
L11 |
50mm |
|||
L12 |
100mm |
|||
L13 |
150mm |
|||
LX |
客户指定 |
|||
插筒材质 |
Z0 |
无 |
||
Z1 |
304不锈钢 |
|||
Z2 |
316L不锈钢 |
|||
ZX |
特殊要求 |
|||
毛细管长度 |
F0 |
无毛细管 |
||
F1 |
1m |
|||
F2 |
2m |
|||
F3 |
3m |
|||
FX |
客户指定 |
|||
灌充液 |
G1 |
硅油 |
||
G2 |
氟油 |
|||
GX |
特殊要求 |
|||
安装支架 |
B0 |
无安装支架 |
||
B1 |
L方管支架 |
|||
选型举例 |
YC3351-BLT3S2J2X1D122N1T1C1R1Y0L10Z0F0G1B0 0～20KPa |
|||
选型注意：用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆。
常用法兰尺寸对照
DN50 |
PN1.0/1.6MPa |
165 |
18 |
48/66 |
95 |
4 |
125 |
18 |
PN2.5/4.0MPa |
165 |
18 |
48/66 |
95 |
4 |
125 |
18 |
|
DN80 |
PN1.0/1.6MPa |
200 |
20 |
75/90 |
127 |
8 |
160 |
18 |
PN2.5/4.0MPa |
200 |
22 |
75/90 |
127 |
8 |
160 |
18 |
|
DN100 |
PN1.0/1.6MPa |
220 |
20 |
94/90 |
157 |
8 |
180 |
18 |
PN2.5/4.0MPa |
235 |
24 |
94/90 |
157 |
8 |
190 |
22 |
|
2″ |
Class150 |
150 |
19.5 |
48/58 |
90 |
4 |
120.7 |
18 |
Class300 |
165 |
22.7 |
48/58 |
90 |
8 |
127 |
18 |
|
3″ |
Class150 |
190 |
24.3 |
75/90 |
127 |
4 |
152.4 |
18 |
Class300 |
210 |
29 |
75/90 |
127 |
8 |
168.3 |
22 |
|
4″ |
Class150 |
230 |
24.3 |
94/90 |
157 |
8 |
190.5 |
18 |
Class300 |
255 |
32.2 |
94/90 |
157 |
8 |
200 |
22 |
|
