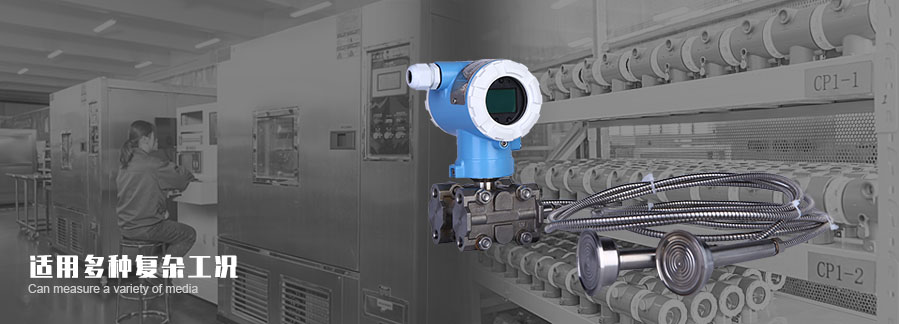

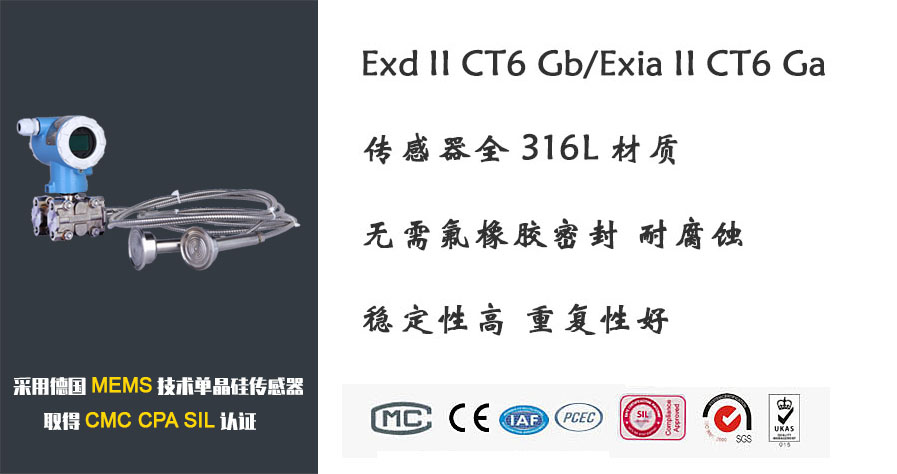

性能参数


测量介质:

气体、蒸汽、液体

精度:

±0.1%(包括从零点开始的线性、回差和重复性)

稳定性:

±0.2%/3年

电源:

10~36V DC(推荐24V DC)

调量程的参考精度:

若 TD>10 (TD= 最大量程 / 调节量程 ) 则为:±(0.075×TD)%

环境温度:

-20℃ ~85℃

测量介质温度:

-20℃~150℃

贮藏温度:

-20℃ ~85℃

显示:

LCD、OLED

显示器显示模块温度:

-20℃~70℃(LCD)、-40℃~80℃(OLED)

物理参数


测量膜片:

316L 、钽、哈氏合金C、蒙乃尔

过程连接:

不锈钢316L

填充液:

硅油、氟油等

变送器外壳:

铝合金材质,外表喷涂环氧树脂

外壳密封圈:

丁腈橡胶

铭牌:

不锈钢304

重量:

1.2kg(无:安装支架、过程连接)

外壳防护等级:

IP67

防爆等级:

Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga

电源及负载条件


电源电压为:

24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA

最大电源电压:

36V DC

最小电源电压:

10V DC

数字通讯负载范围:

250~600Ω

功能参数


量程限

在量程的上下限范围内,可以任意设置,只要标定量程≥设置量程。建议选择量程比尽可能低的量程,以优化性能。

安装位置影响

安装位置的变化,会发生零位影响,可以通过调零校正,无量程影响。

输出

两线制4-20mA,符合NAMIR NE43规范,叠加数字信号(Hart协议)

输出信号极限

Imin(最小):3.9mA Imax(最大)=21.0mA

报警电流

低报模式(最小):3.9mA 高报模式(最大):21mA (用户可预设定)

报警电流默认设置

高报模式

故障警告

如果传感器或电路出现故障,自动诊断功能自动输出22.0mA

响应时间

放大器部件阻尼常数为0.1s;传感器时间常数为0.1~1.6s,取决于量程及量程比。 附加的可调时间常数为:0~100s

预热时间

<15s

电磁兼容性(EMC)


A、射频辐射试验

试验场强

频率范围

EUT放置

极化方向

检测结果

3V/m

80MHz-1GHz

正立

水平极化

受试样品内存数据不变

垂直极化

受试样品内存数据不变

B、工频磁场抗扰度试验

磁场强度

检验结果

400A/m(X、Y、Z)

受试样品内存数据不变

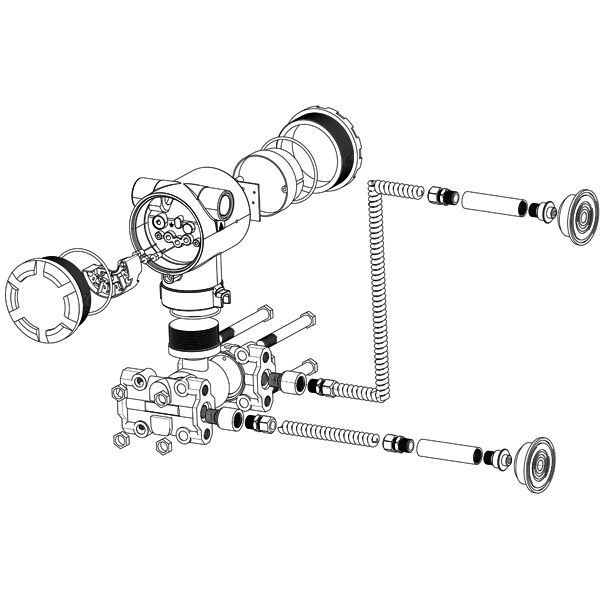

产品装配分解图


表压范围和量程


量程代码

测量范围(KPa)

测量量程(KPa)

精度 / 稳定性

A

-40~40

0~10~40

量程±0.1%F.S/
每年最大误差为量程的±0.2%

B

-100~100

0~40~100

C

-100~400

0~100~400

D

-100~2000

0~400~2000

液位法兰与最小量程关系对照表




过程连接

最小量程

平膜式

DIN 32676  DN40

0~10KPa

DIN 32676  DN50

0~10KPa

DIN 11851  DN40

0~10KPa

DIN 11851  DN50

0~10KPa

插筒式

DIN 32676  DN40

0~10KPa

DIN 32676  DN50

0~10KPa

DIN 11851  DN40

0~10KPa

DIN 11851  DN50

0~10KPa

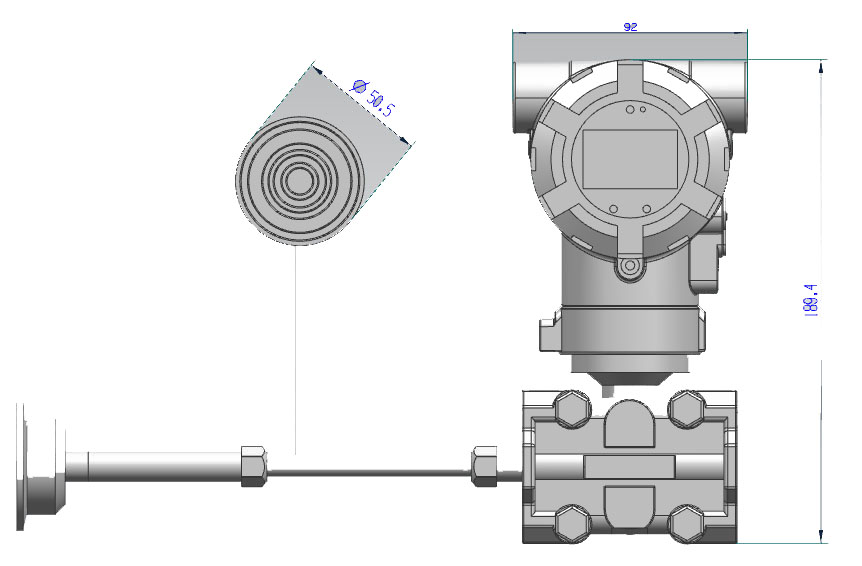

过程连接尺寸对照

防爆证书

产品选型


型号

规格代码

参数说明

YC3351

A

隔爆型,防爆等级 Exd Ⅱ CT6 Gb

C

本安型,防爆等级 Exia Ⅱ CT6 Ga

W

无防爆



DY

智能卫生型双远传平膜液位变送器

GY

智能卫生型双远传插筒液位变送器

量程范围

A

0~10~40KPa

B

0~40~100KPa

C

0~100~400KPa

D

0~400~2000KPa

输出信号

S1

4~20mA

S2

4~20mA+Hart

精度

J1

±0.1%

J2

±0.2%

显示

X1

LCD

X2

OLED(耐低温-40℃ )

电气连接

D1

M20*1.5(标准)

D2

1/2NPT内螺纹

安装支架

B0

无安装支架

B1

管装弯支架

B2

管装平支架

B3

板装弯支架

过程连接材质

22

304不锈钢

23

316L不锈钢

膜片材质

N1

316L

N2

哈氏合金C

N3

蒙乃尔合金

N4

N5

N6

特殊要求

涂层

T1

T2

喷涂四氟

安装尺寸

C1

DIN32676 DN32

C2

DIN32676 DN40

C3

DIN32676 DN50

C4

ISO2852  DN38

C5

ISO2852  DN40

C6

ISO2852  DN51

C7

DIN11851DN40

C8

DIN11851DN50

C9

客户指定

远传装置

Y1

双远传平膜

Y2

双远传插筒

Y3

高压侧插筒法兰,低压侧平膜法兰

Y4

高压侧平膜法兰,低压侧插筒法兰

插筒长度

L0

0(平法兰)

L1

30mm

L2

50mm

LX

客户指定

插筒材质

Z0

Z1

316L不锈钢

Z2

客户指定

毛细管长度

F0

无毛细管

F1

1m

F2

2m

F3

3m

FX

客户指定

灌充液

G1

硅油

G2

氟油

G3

卫生油

选型举例

YC3351-AGPCS2J2X1G121Y1D1B3  0~10KPa

选型注意:

用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。
