卫生型压力、液位变送器是我公司为了应对医药食品行业现场清洗（CIP）和现场消毒（SIP）研发的高性能变送器。现场清洗（CIP）和现场消毒（SIP）是目前清洗加工系统的最好方法。它们保证了安全和效率，防止产品被有毒物污染，并且使工艺过程的再污染最小化。采用高温蒸汽消毒（温度高达150°C/302°F）。

卫生型压力、液位变送器是为了确保食品药品不会通过变送器与有毒、有害、有污染的物质接触。变送器与食品药品直接接触的材料需要洁净处理。达到表面光洁、无死角、不易积垢残留、容易冲洗和灭菌消毒。中心传感单元采用高精度单晶硅压力传感器技术与封装工艺，单晶硅压力传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。温度影响变化极小，最优可控制在±0.05%/10K。在电路上采用以微处理器为核心并辅助以先进的数字隔离技术设计，使仪表具有极高的抗干扰性及稳定性。可使用Hart协议进行通讯，可通过 Hart 手操器或安装 Hart 软件的电脑进行远程操作，完成测量信息组态，同时采用数字化补偿技术，并通过内置温度传感器对变送器进行温度补偿，提高了测量精度，降低了温度漂移，具有长期稳定性好，可靠性高等特点。

◇ 表面光洁、无死角、不易积垢残留、容易冲洗和灭菌消毒
◇ 先进的单晶硅压力传感器技术与封装工艺，精心研制出的一款国际领先技术的超高性能压力、液位变送器
◇ 微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使仪表具有极高的抗干扰性及稳定性
◇ 性能强大的24位ADC实现高精度

性能参数

测量介质：	气体、蒸汽、液体
精度：	±0.1%（包括从零点开始的线性、回差和重复性）
稳定性：	±0.2%/3年
环境温度影响：	≤±0.05%URL/10℃
电源：	12～36V DC（推荐24V DC）
电源影响：	±0.001% /10V 可忽略不计
调量程的参考精度：	若 TD>10 (TD= 最大量程 / 调节量程 ) 则为：±(0.075×TD)%
环境温度：	-20℃～85℃
测量介质温度：	-20℃～150℃
贮藏温度：	-20℃～105℃
显示：	OLED
显示器显示模块温度：	-40℃～80℃

电磁兼容性(EMC)

A、射频辐射试验

试验场强	频率范围	EUT放置	极化方向	检测结果
3V/m	80MHz-1GHz	正立	水平极化	受试样品内存数据不变
			垂直极化

B、工频磁场抗扰度试验

磁场强度	检验结果
400A/m（X、Y、Z）	受试样品内存数据不变

物理参数

膜片：	316L、钽、哈氏合金C、蒙乃尔
过程连接：	304、316L
填充液：	卫生油、硅油
变送器外壳：	304、316L
外壳密封圈：	丁腈橡胶、硅橡胶
外壳防护等级：	IP65

电源及负载条件

电源电压为：	24V， R≤(Us-12V)/ImaxΩ 其中Imax=21 mA
最大电源电压：	36V DC
最小电源电压：	12V DC
数字通讯负载范围：	250～600Ω

功能参数

量程限	在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能。
零点设置	零点和量程可以调节到表中测量量程范围内的任何值，只要：标定量程≥最小量程
安装位置影响	与膜片面垂直方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正，无量程影响
输出	两线制4-20mA，符合NAMIR NE43规范，叠加数字信号(Hart协议) 可选择线性或平方根输出
输出信号极限	Imin=3.9mA Imax=21.0mA
故障警告	如果传感器或电路出现故障，自动诊断功能自动输出3.9或21.0mA（用户可预设定）
低报模式（最小）	3.9mA
高报模式（最大）	21.0mA
报警电流默认设置	高报模式
响应时间	放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0～100s
预热时间	<15s

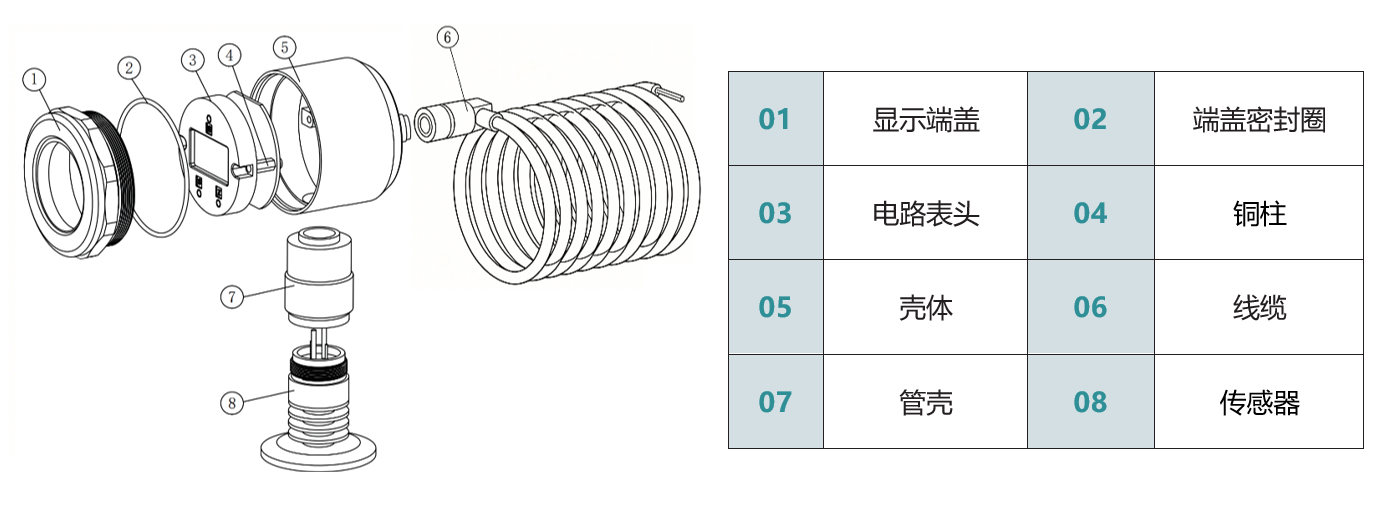

产品装配分解图

表压量程和精度

量程代码	量程范围（KPa）	最小量程（KPa）	精度
1	-40～40	0～10	±0.2%F.S
2	-100～100	0～40	±0.2%F.S
3	-100～250	0～100	±0.2%F.S
4	-100～1000	0～250	±0.1%F.S
5	-100～2000	0～1000	±0.1%F.S

表压过载极限

量程代码	1	2	3	4	5
过载极限	120KPa	300KPa	1MPa	过程连接额定压力，可能出现可修正的零点漂移。

过程连接与最小量程关系对照表

	过程连接	最小量程
平膜式	DIN 32676 DN40	0～10KPa
	DIN 32676 DN50	0～10KPa
	DIN 11851 DN40	0～10KPa
	DIN 11851 DN50	0～10KPa
插筒式	DIN 32676 DN40	0～10KPa
	DIN 32676 DN50	0～10KPa
	DIN 11851 DN40	0～10KPa
	DIN 11851 DN50	0～10KPa

过程连接额定压力

DIN 32676：	1.6MPa
ISO2852：	2MPa
DIN 11851：	2.5MPa

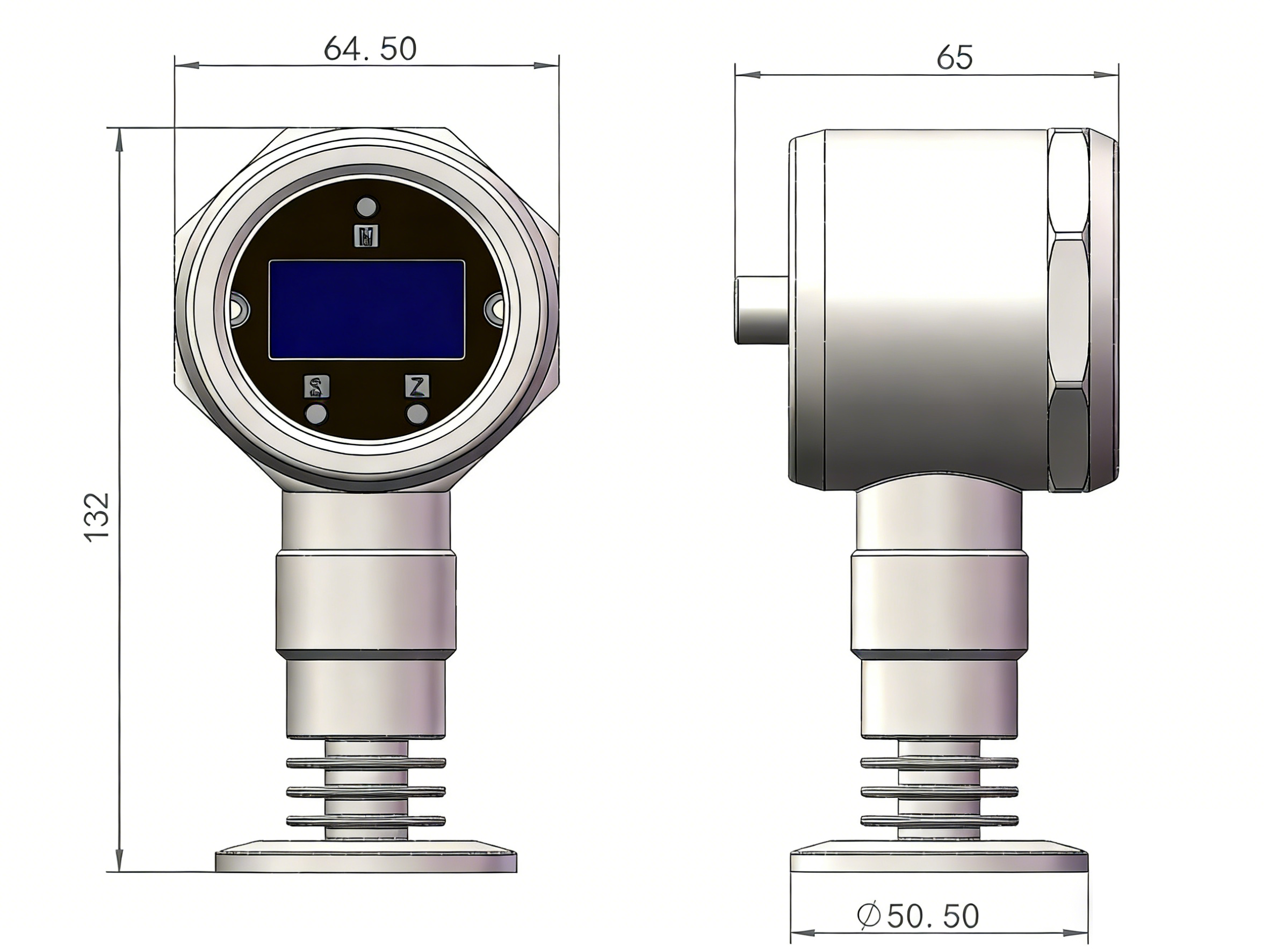

产品尺寸图

产品选型

型号	规格代码	参数说明
YC3351	W	卫生型
类型	LT	智能平膜单法兰液位变送器
	CY	智能插筒单法兰液位变送器
量程范围	1	-40～40KPa
	2	-100～100KPa
	3	-100～250KPa
	4	-100～1000KPa
	5	-100～2000KPa
输出信号	S1	4～20mA
	S2	4～20mA+Hart
	S3	RS485
精度	J1	±0.1%
	J2	±0.2%
	J3	±0.5%
显示	X1	LCD
	X2	OLED（耐低温-40℃ )
电气连接	D1	M12连接器引线两米
	DX	用户指定
过程连接材质	22	304不锈钢
	23	316L不锈钢
膜片材质	N1	316L不锈钢
	N2	哈氏合金C
	N3	蒙乃尔合金
	N4	钽
	N5	钛
	NX	特殊要求
涂层	T1	无
	T2	耐磨涂层
	T3	镀金
	T4	喷涂四氟
安装尺寸	C1	DIN32676 DN32
	C2	DIN32676 DN40
	C3	DIN32676 DN50
	C4	ISO2852 DN38
	C5	ISO2852 DN40
	C6	ISO2852 DN51
	C7	DIN11851 DN40
	C8	DIN11851 DN50
	C9	DRD
	CX	客户指定
插筒长度	L10	0(平法兰)
	L11	30mm
	L12	50mm
	LX	客户指定
插筒材质	Z0	无
	Z1	304不锈钢
	Z2	316L不锈钢
	ZX	特殊要求
灌充液	G1	硅油
	G2	氟油
	G3	卫生油
	GX	特殊要求
安装支架	B0	无安装支架
	B1	支架
选型举例	YC3351-WLT2S2J2X1D122N1T1C1L10Z0F0G3    0～50KPa

选型注意：用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围。

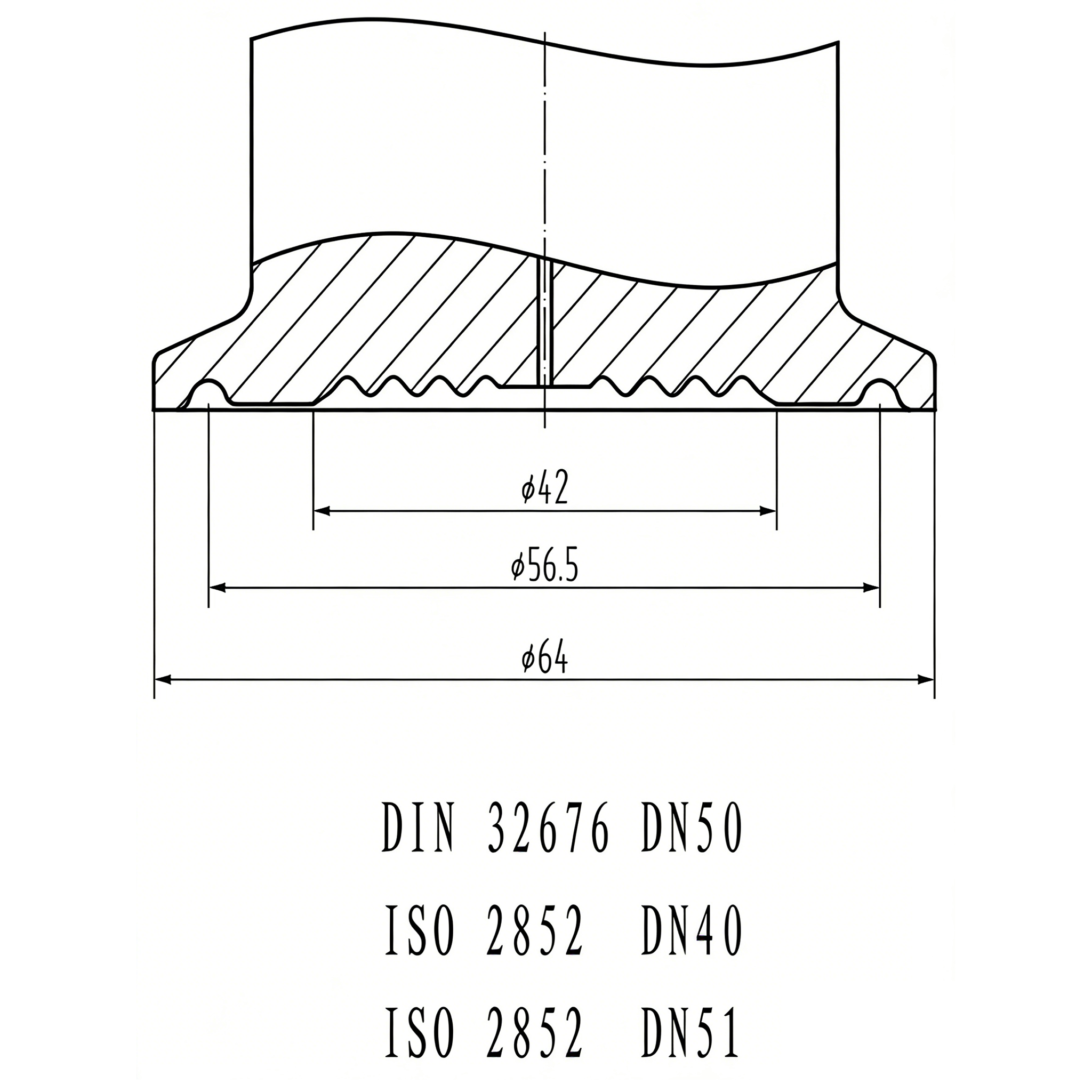

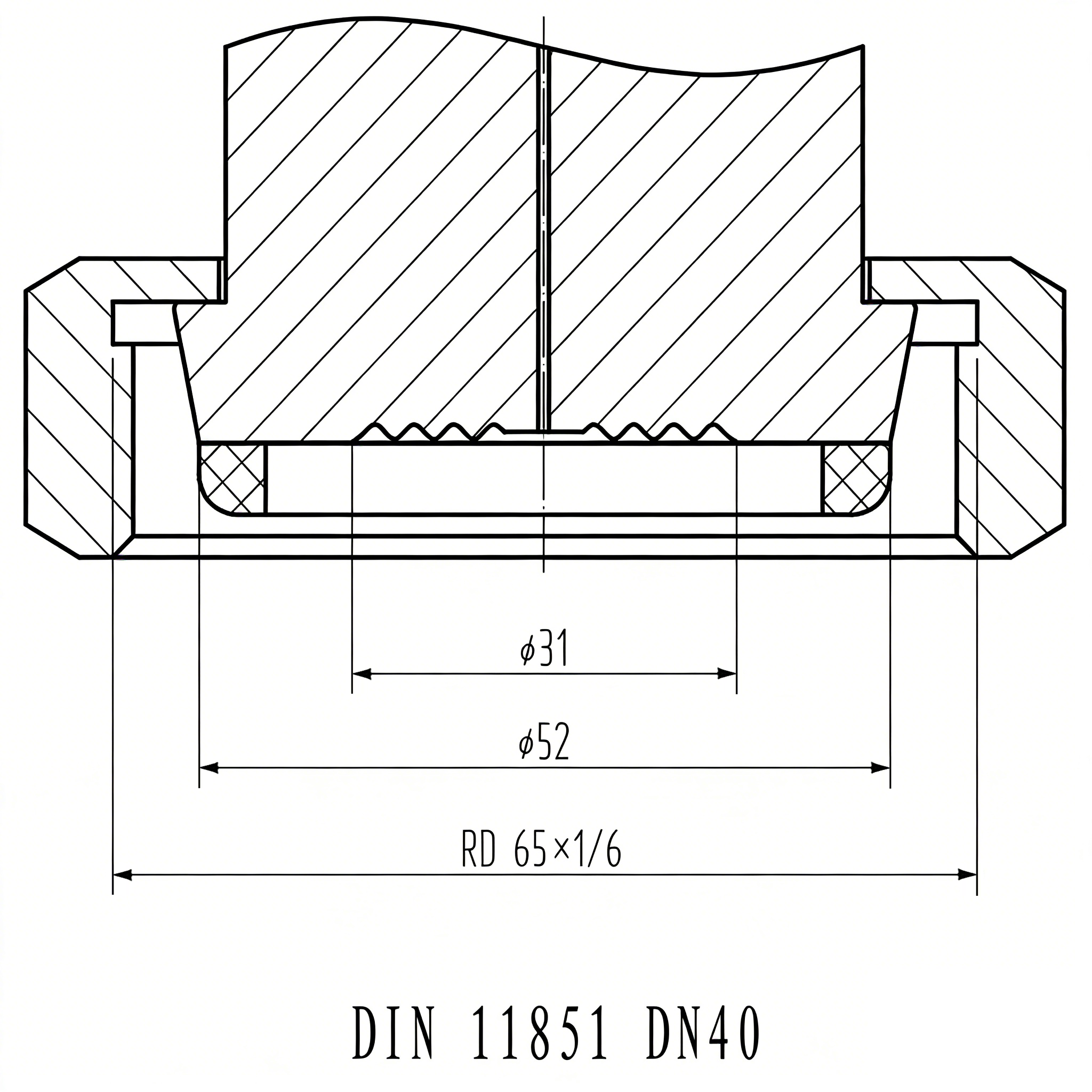

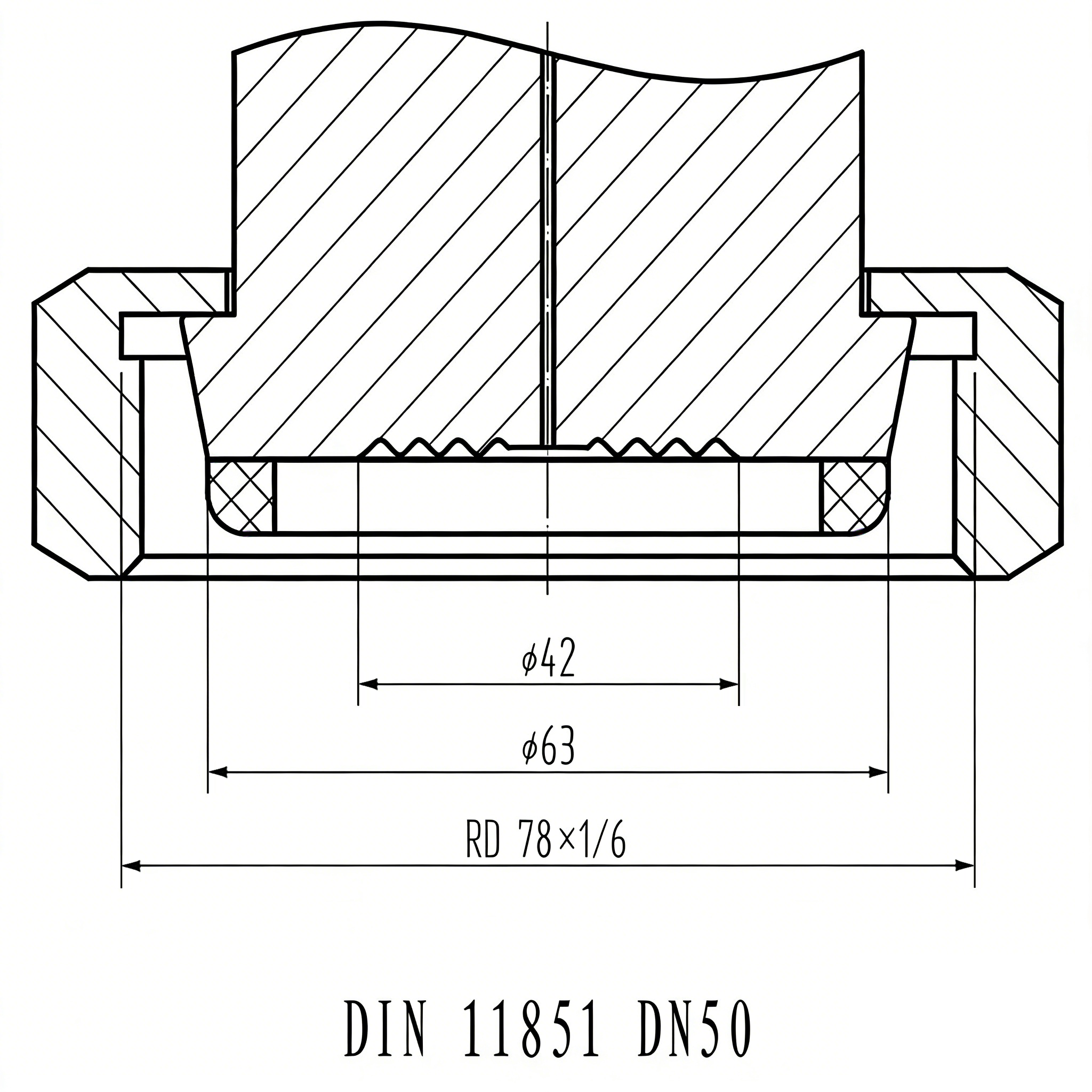

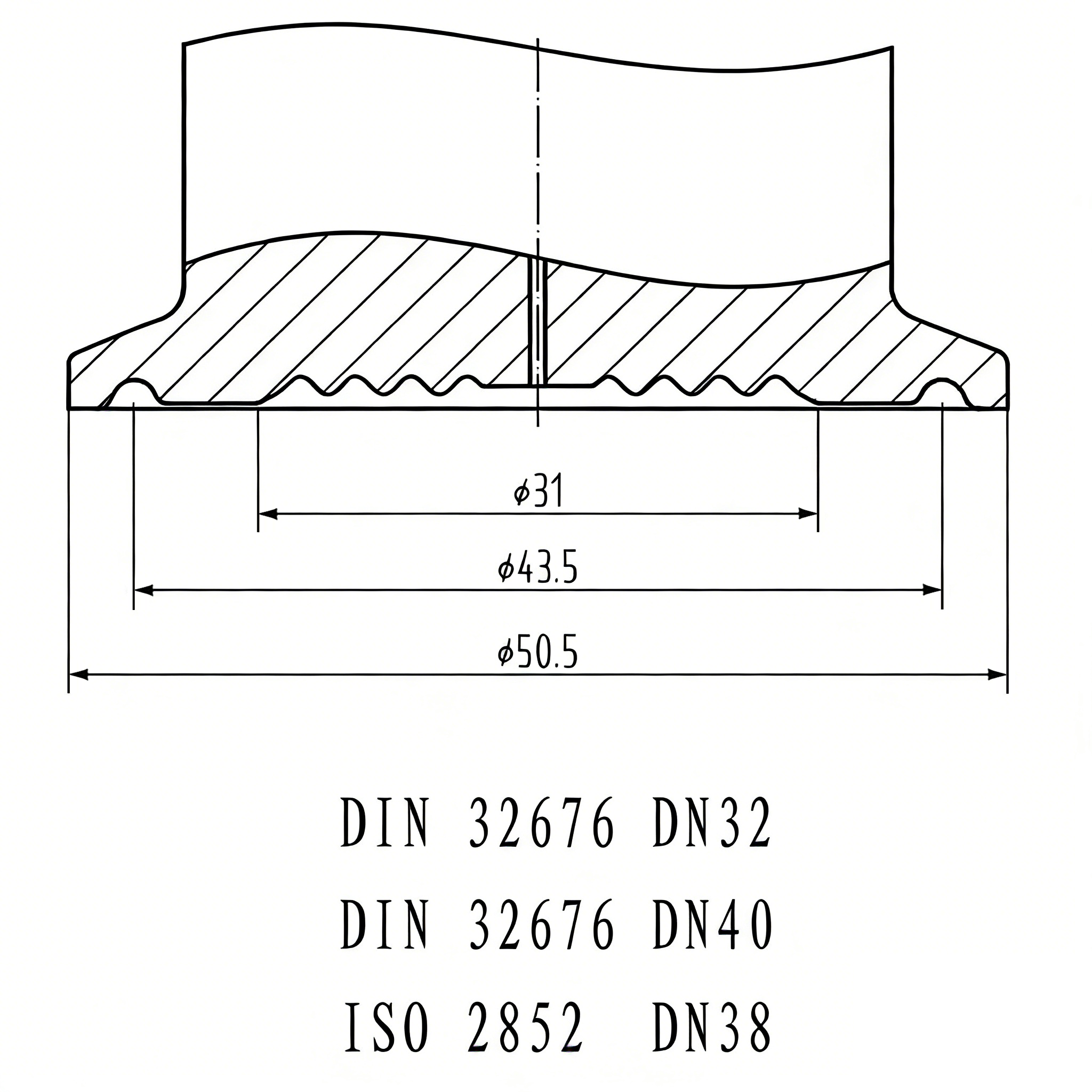

过程连接尺寸对照
