中心传感单元采用高精度单晶硅差压传感器技术与封装工艺，单晶硅差压传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。铂金级精度达到±0.05%，单向过压最高可达25MPa。优异的静压性能，静压误差最优可控制在±0.05%/10MPa以内，温度影响变化极小，最优可控制在±0.04%/10KPa。
同系列产品推荐：

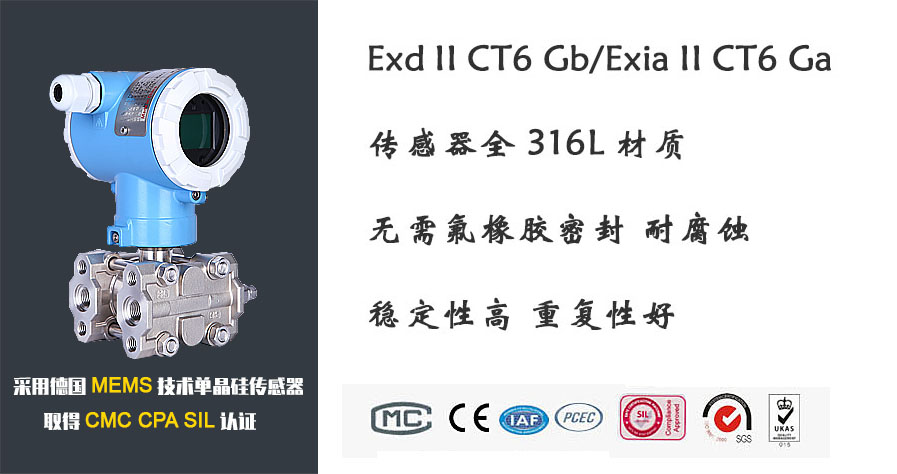

YC3351系列智能差压变送器，中心传感单元采用高精度单晶硅差压传感器技术与封装工艺，单晶硅差压传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。铂金级精度达到±0.05%，单向过压最高可达25MPa。优异的静压性能，静压误差最优可控制在±0.05%/10MPa以内，温度影响变化极小，最优可控制在±0.04%/10KPa。
在电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使差压变送器具有极高的抗干扰性及稳定性。使用Hart协议进行通讯，可通过Hart 手操器或安装 Hart 软件的电脑进行远程操作，完成测量信息组态，同时采用数字化补偿技术，并通过内置温度传感器对变送器进行补偿，提高了测量精度，降低了温度漂移，具有长期稳定性好，可靠性高等特点。快捷菜单方便进行操作，并可完成全部参数设置，全面提升差压变送器的性能。
优势
◇ 先进的单晶硅传感器技术与封装工艺，精心研制出的一款超高性能差压变送器
◇ 微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使差压变送器具有极高的抗干扰性及稳定性
◇ 性能强大的24位ADC实现高精度
◇ 创新的双补偿技术真正的0.05级高精度
性能参数
测量介质： |
气体、蒸汽、液体 |
精度： |
±0.05%、±0.075%、±0.1%、±0.2%（包括从零点开始的线性、回差和重复性） |
稳定性： |
±0.1%/3年 |
环境温度影响： |
≤±0.04%URL/10℃ |
静压影响： |
±0.05%/10MPa |
电源： |
12～36V DC（推荐24V DC） |
电源影响： |
±0.001% /10V 可忽略不计 |
调量程的参考精度： |
若 TD>10 (TD= 最大量程 / 调节量程 ) 则为：±(0.075×TD)% |
环境温度： |
-40℃～85℃ |
测量介质温度： |
-40℃～120℃ |
贮藏温度： |
-40℃～105℃ |
显示： |
LCD、OLED |
显示器显示模块温度： |
-20℃～70℃（LCD）、-40℃～80℃（OLED） |
物理参数
测量膜盒： |
316L |
膜片： |
316L、钽、哈氏合金C、蒙乃尔 |
容室法兰： |
304、316L 等 |
螺母及螺栓： |
碳钢镀锌、不锈钢 |
填充液： |
硅油、氟油等 |
密封圈： |
丁腈橡胶、氟橡胶、聚四氟乙烯 |
变送器外壳： |
铝合金材质 |
外壳密封圈： |
丁腈橡胶、硅橡胶 |
铭牌： |
不锈钢304 |
重量： |
2.8kg（无：安装支架、过程连接） |
外壳防护等级： |
IP67 |
防爆等级： |
Ex db ⅡC T6 Gb 、Ex ia ⅡC T6 Ga |
电源及负载条件
电源电压为： |
24V， R≤(Us-12V)/ImaxΩ 其中Imax=21 mA |
最大电源电压： |
36V DC |
最小电源电压： |
12V DC |
数字通讯负载范围： |
250～600Ω |
功能参数
量程限 |
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能。 |
零点和量程可以调节到表中测量量程范围内的任何值，只要：标定量程≥最小量程 |
|
与膜片面垂直方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正，无量程影响 |
|
两线制4-20mA，符合NAMIR NE43规范，叠加数字信号(Hart协议) 可选择线性或平方根输出 |
|
Imin=3.9mA Imax=21.0mA |
|
如果传感器或电路出现故障，自动诊断功能自动输出3.9或21.0mA（用户可预设定） |
|
3.9mA |
|
21.0mA |
|
高报模式 |
|
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0～100s |
|
<15s |
电磁兼容性(EMC)
3V/m |
80MHz-1GHz |
正立 |
水平极化 |
受试样品内存数据不变 |
垂直极化 |
受试样品内存数据不变 |

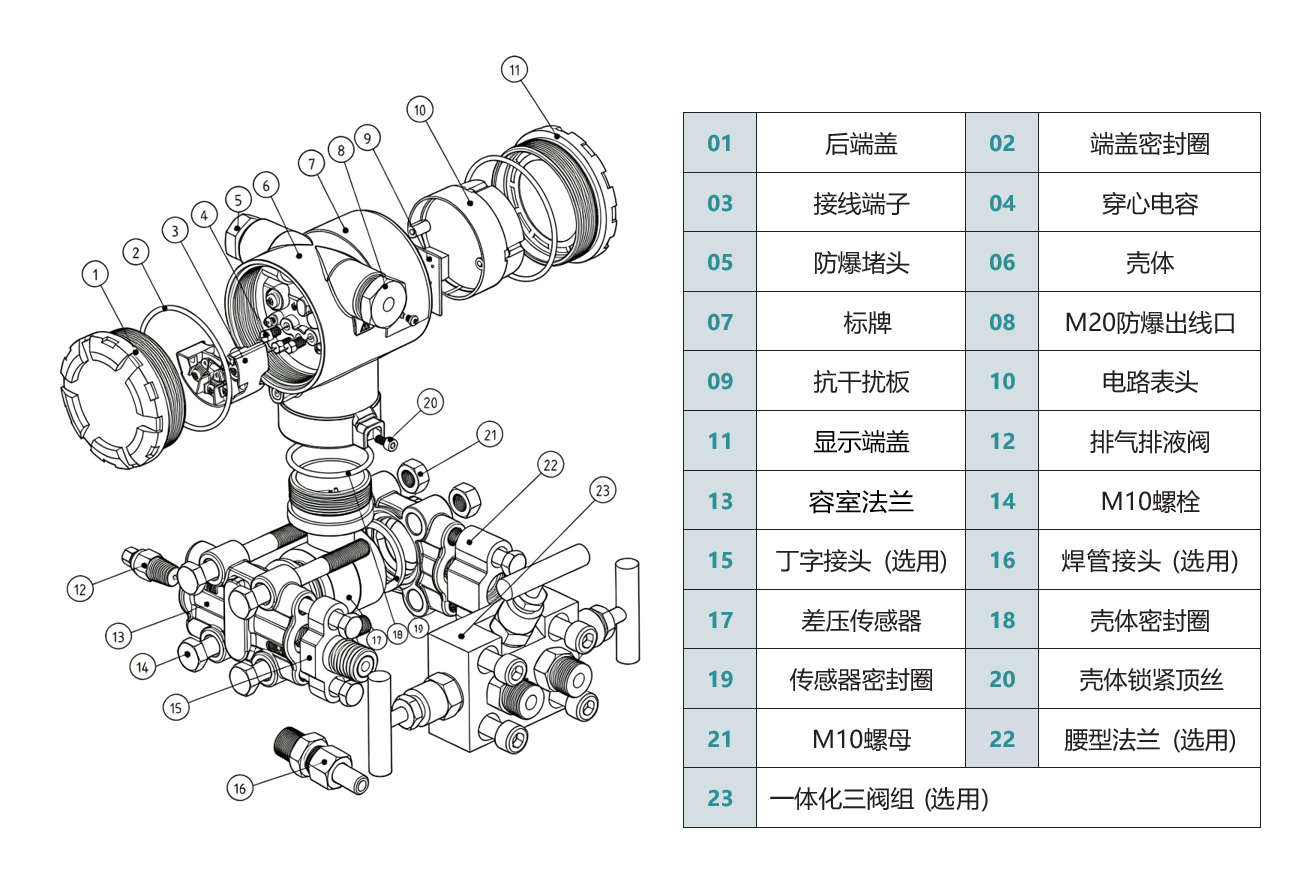

产品装配分解图
量程和精度
1 |
-3～3 |
0～0.2 |
±0.2% |
2 |
-6～6 |
0～1 |
±0.1% |
3 |
-40～40 |
0～6 |
±0.075%F.S |
4 |
-100～100 |
0～40 |
±0.075%F.S |
5 |
-250～250 |
0～100 |
±0.075%F.S |
6 |
-500～500 |
0～250 |
±0.075%F.S% |
7 |
-4000～4000 |
0～500 |
±0.075%F.S |
8 |
-10000～10000 |
0～4000 |
±0.075%F.S |
过载和静压
1 |
2MPa |
2MPa |
2～5MPa |
2 |
2MPa |
2MPa |
5～10MPa |
3 |
10MPa |
10MPa |
16～40MPa |
4 |
10MPa |
10MPa |
16～40MPa |
5 |
10MPa |
10MPa |
16～40MPa |
6 |
10MPa |
10MPa |
16～40MPa |
7 |
20MPa |
20MPa |
20～40MPa |
8 |
20MPa |
20MPa |
20～40MPa |

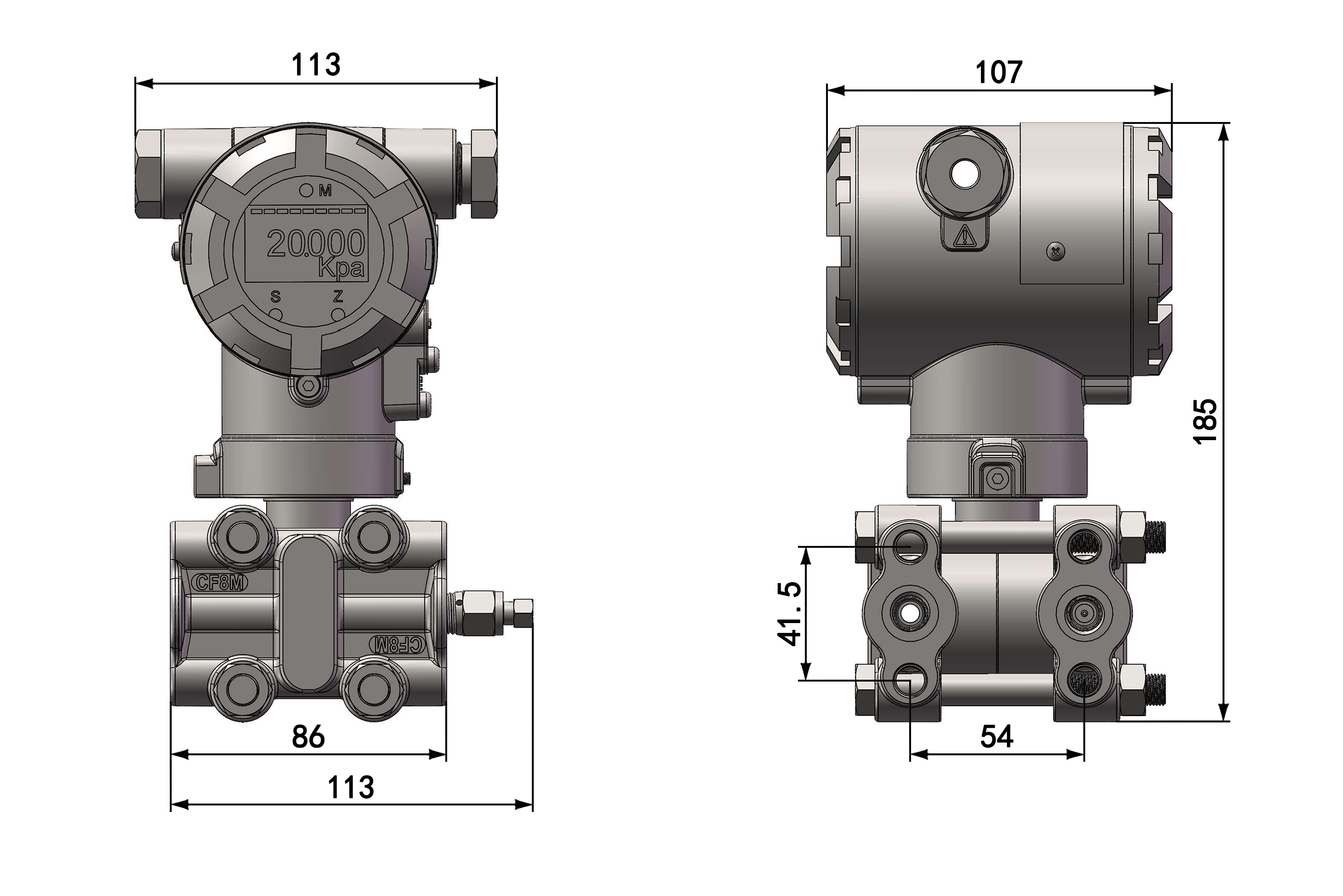

产品尺寸图
产品选型
型号 |
规格代码 |
参数说明 |
|
YC3351 |
A |
隔爆型，防爆等级 Ex db ⅡC T6 Gb |
|
C |
本安型，防爆等级 Ex ia Ⅱ CT6 Ga |
||
N |
无防爆 |
||
类型 |
DP |
智能差压变送器 |
|
量程范围 |
1 |
-3～3KPa |
|
2 |
-6～6KPa |
||
3 |
-40～40KPa |
||
4 |
-100～100KPa |
||
5 |
-250～250KPa |
||
6 |
-500～500KPa |
||
7 |
-4000～4000KPa |
||
8 |
-10000～10000KPa |
||
输出信号 |
S1 |
4～20mA |
|
S2 |
4～20mA+Hart |
||
S3 |
RS485 |
||
S4 |
开方 |
||
精度 |
J1 |
±0.2% |
|
J2 |
±0.1% |
||
J3 |
±0.075% |
||
J4 |
±0.05% |
||
显示 |
X1 |
LCD |
|
X2 |
OLED（耐低温-40℃ ) |
||
灌充液 |
G1 |
硅油 |
|
G2 |
氟油 |
||
过程连接材质 |
|
容式法兰 |
排气/排液阀 |
21 |
304不锈钢 |
304不锈钢 |
|
22 |
316L不锈钢 |
316L不锈钢 |
|
23 |
哈氏合金C |
哈氏合金C |
|
24 |
蒙乃尔合金 |
蒙乃尔合金 |
|
隔离膜片 |
N1 |
316L不锈钢 |
|
N2 |
哈氏合金C |
||
N3 |
蒙乃尔合金 |
||
N4 |
钽 |
||
NX |
特殊要求 |
||
膜片涂层 |
T1 |
无 |
|
T2 |
耐磨 |
||
T3 |
镀金 |
||
引压方式 |
Y1 |
1/4NPT外引压接头及后部焊接引压管Φ14 |
|
Y2 |
1/2NPT锥管内螺纹腰型法兰 |
||
Y3 |
1/2NPT锥管内螺纹腰型法兰及后部焊接引压管Φ14 |
||
Y4 |
丁字形外螺纹接头 M20*1.5 |
||
Y5 |
丁字形外螺纹接头 M20*1.5及后部焊接引压管Φ14 |
||
Y6 |
一体化三阀组 |
||
Y7 |
一体化五阀组 |
||
YX |
特殊要求 |
||
电气连接 |
D1 |
M20*1.5(标准) |
|
D2 |
1/2NPT内螺纹 |
||
D3 |
G1/2内螺纹 |
||
安装附件 |
B1 |
无安装支架 |
|
B2 |
管装弯支架 |
||
B3 |
管装平支架 |
||
B4 |
板装弯支架 |
||
选型举例 |
YC3351-ADP3S2J3X1G121N1T1Y1D1B1 0～10KPa |
||
选型注意：
1、用户在选型前应明确被测介质的温度、腐蚀性、密度、测量范围、是否防爆、是否需要禁油处理。
2、确认对于介质容易结晶或粘稠是否需要膜盒法兰连接。
