分体式液位变送器由高性能扩散硅压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，专用导气电缆、先进的工艺密封技术防渗漏性能好直接长期投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
同系列产品推荐：
分体式液位变送器由高性能扩散硅压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，专用导气电缆、先进的工艺密封技术防渗漏性能好直接长期投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
特点
1、分体式结构，投入液体中的传感器部分为全密封不锈钢结构，电子线路壳体为铸铝结构件，安装于方便接线的地方，便于接线
2、进口传感器芯片激光调阻补偿零点和温度性能
3、多重防护，防渗漏性能好，抗干扰能力强
4、可加显示表头
5、反向接电保护
技术参数
测量范围： |
0～0.2～200m |
过载： |
小于等于额定量程的1.5倍 |
精度等级： |
±0.2%、±0.5% |
长期稳定性： |
±0.2％FS/年 |
环境温度影响： |
在规定的工作温度内，环境温度每变化10℃，输出变化≤量程的±0.05％，年漂移＜±0.3％ |
工作温度： |
-20℃～80℃ |
储存温度： |
-20℃～100℃ |
防护等级： |
IP68(传感器部分)、IP65(接线部分) |
供电电源： |
15～28VDC(推荐24V DC) |
输出： |
4～20mA DC(两线)、1～5V、0.5～4.5V、0～10V(三线) |
负载电偶： |
≤(U-15)/0.02Ω |
相对湿度： |
95％不冷凝 |
过程连接件材质： |
316不锈钢、0Cr18Ni9不锈钢、聚乙烯导气电缆 |

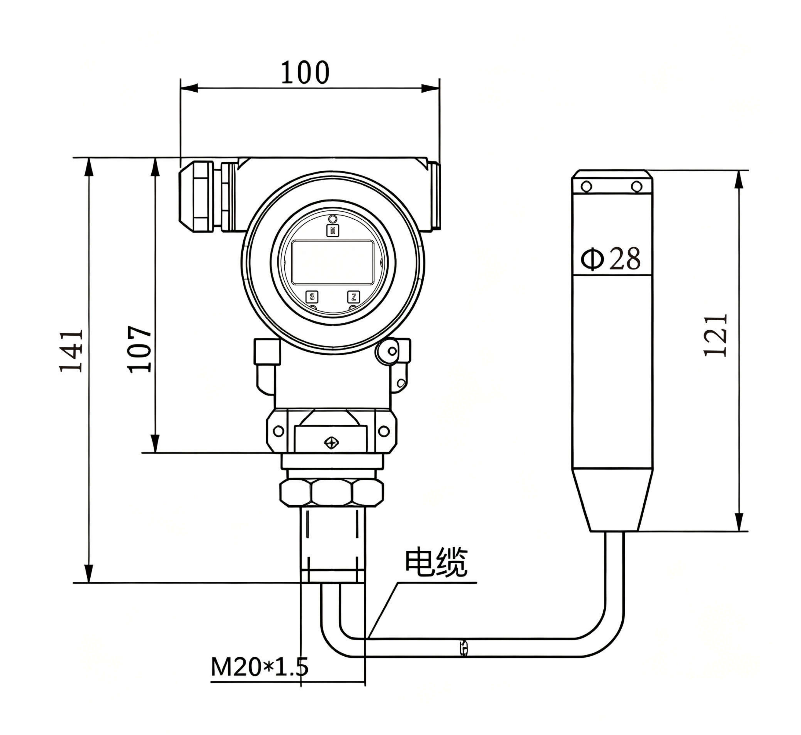

产品尺寸图
产品选型
型号 |
规格代码 |
参数说明 |
||
YC10 |
1 |
一体式 0～0.2～200m 不可加装显示 |
||
2 |
分体式 0～0.2～200m |
|||
3 |
高温式 0～2～5m |
|||
精度 |
2 |
0.2级 |
||
5 |
0.5级 |
|||
输出信号 |
A |
4～20mA( 二线制 ) |
||
B |
4～20mA+Hart( 二线制 ) |
|||
C |
RS485（四线制） |
|||
D |
1～5V( 三线制 ) 不可加装显示 |
|||
E |
0.5～4.5V( 三线制 ) 不可加装显示 |
|||
F |
0～10V( 三线制 ) 不可加装显示 |
|||
显示 |
W |
无显示 |
||
X |
带显示 |
|||
过程连接 |
M |
M20×1.5 |
||
F |
法兰（订货时注明法兰规格） |
|||
W |
无过程连接 |
|||
X |
协商（订货时注明） |
|||
安装配件 |
W |
无 |
||
D |
底座 |
|||
Z |
支架 |
|||
导气线缆 |
1 |
聚乙烯 |
||
2 |
聚氨酯 |
|||
3 |
毛细管 |
|||
选型举例 |
YC102K5AWWW1 0-3m |
|||
