一体式液位变送器是一款全不锈钢设计全密封投入式液位测量仪表。该产品选用高稳定、高可靠性进口传感器芯片及高精度的智能化变送器处理电路，采用精密数字化电路技术及非线性修正技术，是一款高精度液位测量产品。防水导气电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品以两线制方式工作，体积小巧、重量轻、易安装，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
同系列产品推荐：
一体式液位变送器是一款全不锈钢设计全密封投入式液位测量仪表。该产品选用高稳定、高可靠性进口传感器芯片及高精度的智能化变送器处理电路，采用精密数字化电路技术及非线性修正技术，是一款高精度液位测量产品。防水导气电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品以两线制方式工作，体积小巧、重量轻、易安装，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
特点
1、一体式结构，测量范围广,投入液体中的传感器部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68
2、输出信号形式多样
3、进口传感器芯片激光调阻补偿零点和温度性能
4、多重防护，防渗漏性能好，抗干扰能力强
技术参数
测量范围： |
0～0.2～200m |
过载： |
小于等于额定量程的1.5倍 |
精度等级： |
±0.2%、±0.5% |
长期稳定性： |
±0.2％FS/年 |
环境温度影响： |
在规定的工作温度内，环境温度每变化10℃，输出变化≤量程的±0.05％，年漂移＜±0.3％ |
工作温度： |
-20℃～80℃ |
储存温度： |
-20℃～100℃ |
防护等级： |
IP68 |
供电电源： |
15～28VDC(推荐24V DC) |
输出： |
4～20mA DC(两线)、1～5V、0.5～4.5V、0～10V(三线) |
负载电偶： |
≤(U-15)/0.02Ω |
相对湿度： |
95％不冷凝 |
过程连接件材质： |
316不锈钢、0Cr18Ni9不锈钢聚乙烯导气电缆 |

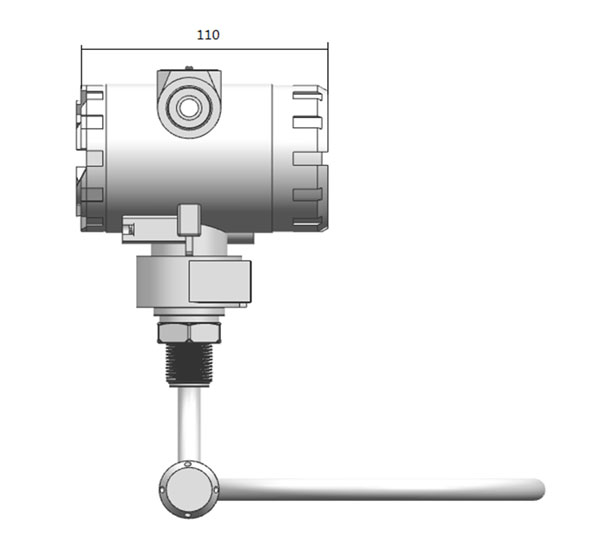

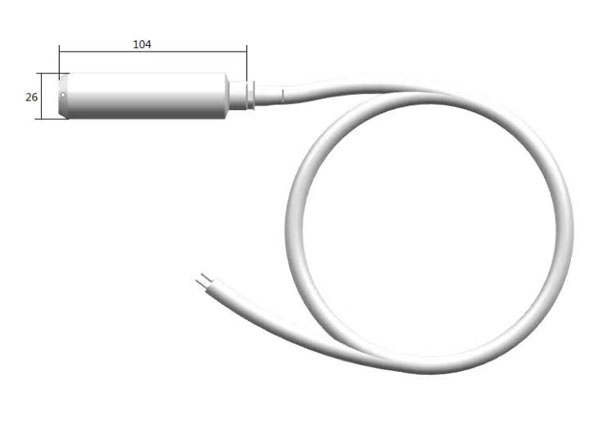

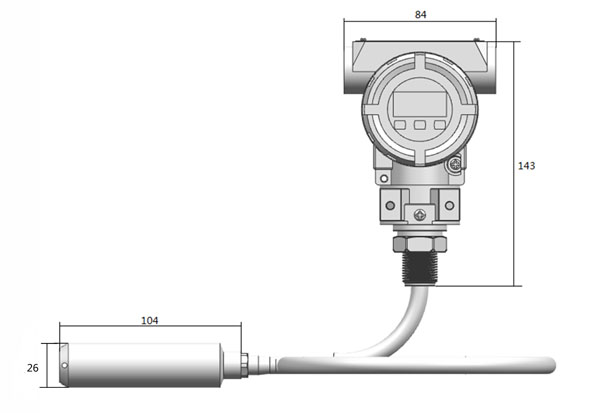

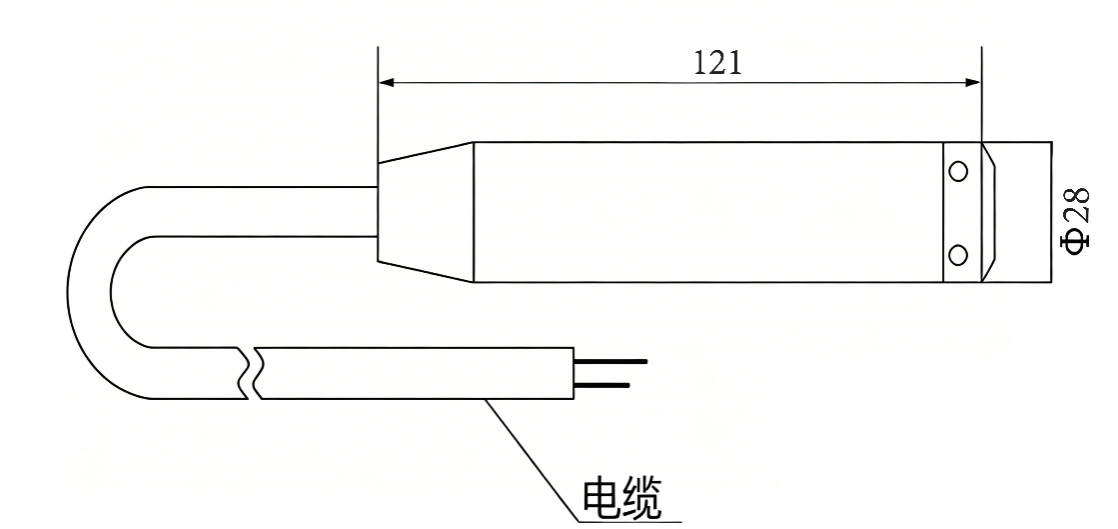

产品尺寸图
产品选型
型号 |
规格代码 |
参数说明 |
||
YC10 |
1 |
一体式 0～0.2～200m 不可加装显示 |
||
2 |
分体式 0～0.2～200m |
|||
3 |
高温式 0～2～5m |
|||
精度 |
2 |
0.2级 |
||
5 |
0.5级 |
|||
输出信号 |
A |
4～20mA( 二线制 ) |
||
B |
4～20mA+Hart( 二线制 ) |
|||
C |
RS485（四线制） |
|||
D |
1～5V( 三线制 ) 不可加装显示 |
|||
E |
0.5～4.5V( 三线制 ) 不可加装显示 |
|||
F |
0～10V( 三线制 ) 不可加装显示 |
|||
显示 |
W |
无显示 |
||
X |
带显示 |
|||
过程连接 |
M |
M20×1.5 |
||
F |
法兰（订货时注明法兰规格） |
|||
W |
无过程连接 |
|||
X |
协商（订货时注明） |
|||
安装配件 |
W |
无 |
||
D |
底座 |
|||
Z |
支架 |
|||
导气线缆 |
1 |
聚乙烯 |
||
2 |
聚氨酯 |
|||
3 |
毛细管 |
|||
选型举例 |
YC101K5AWWW1 0-3m |
|||
